2.Übung.
Orientierung innerhalb Pro/E

Zur Orientierung ist es nötig das man jeden Punkt Im Raum bestimmen kann.
Man benötigt zwei Punkte im Raum um eine Achse zu erstellen. Eine Achse ist nötig um eine Ebene zu kippen. Gekippte Ebenen tragen dann die Skizzen. Dieser Ablauf ist für die Orientierung im Raum entscheidend.

Während der Besprechung werden im Dialog mit den Studenten Raumsituationen nachgestellt, die sich aus gegebenheiten im Arbeitsraum ableiten: An der Wand lehnt eine Platte, Besenstiel schräg in der Ecke, schiefe Tischplatte, Tür usw.
Der Arbeitsraum in der CdK wird durch einen transparenten Quader Repräsentiert in den die Räumlichen Situationen im Maßstab 1:1 nachgestellt werden.

Übung:

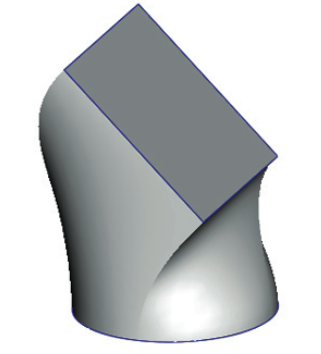

Estellen Sie Ebenen, die in Abstand und Lage variabel sind. Platzieren Sie auf jeder Ebene eine Skizze und verbinden Sie Linienzüge zu einer Flexibelen Hülle. Dokumentieren Sie ihren Erfolg mit einer Bildsequenz.
